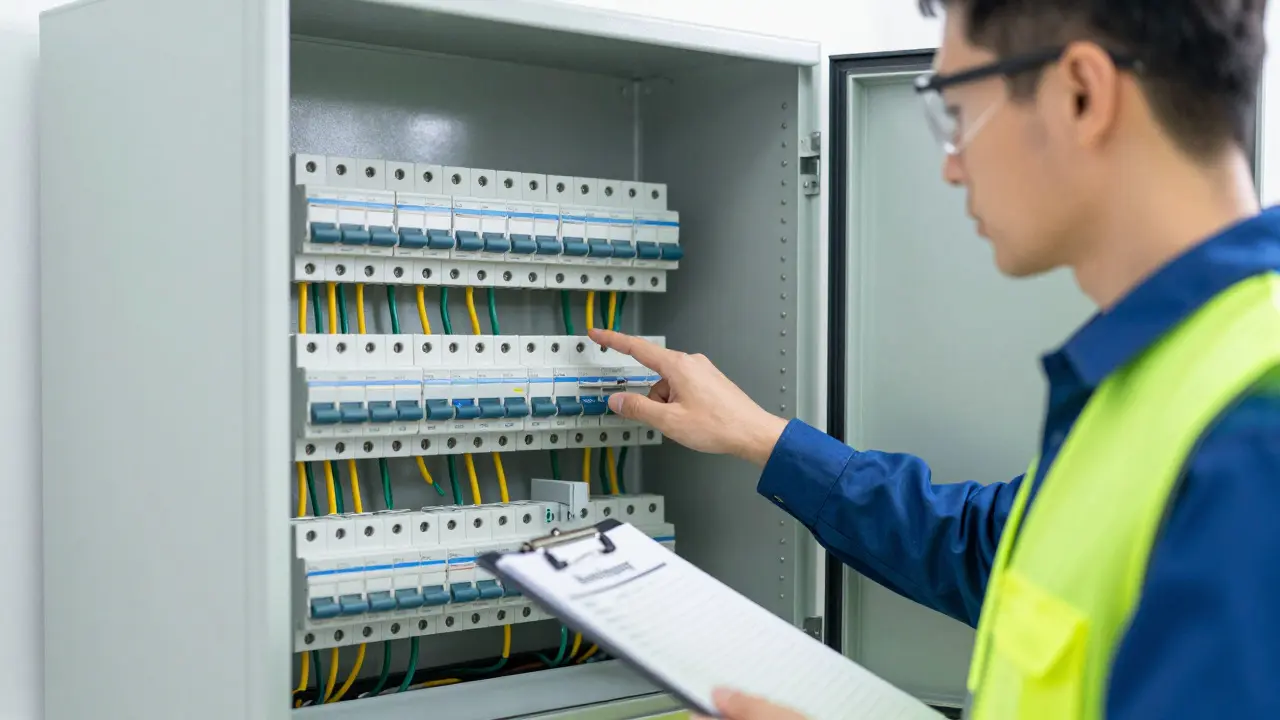

Die Renovierung ist abgeschlossen, die neuen Leitungen verlegt, der Verteiler modernisiert. Doch bevor Sie den ersten Schalter umlegen oder die Versicherung das Gebäude absegnet, fehlt ein entscheidender Schritt: Die formale Elektroprüfung. Ohne sie betreiben Sie Ihre Anlage auf eigene Gefahr - rechtlich gesehen oft sogar illegal. Viele Hausbesitzer und Handwerker unterschätzen diesen Punkt, bis es zu spät ist.
In Deutschland regeln strenge Normen, wann und wie eine elektrische Anlage geprüft werden muss. Besonders nach einer Sanierung gilt: Es reicht nicht aus, dass alles "funktioniert". Sie müssen nachweisen, dass die Installation den aktuellen Sicherheitsstandards entspricht. Das Herzstück dieses Nachweises sind das detaillierte Messprotokoll und die förmliche Abnahme. Hier erfahren Sie, worauf es ankommt, welche Werte gemessen werden müssen und wie Sie vor Haftungsfallen geschützt sind.
Warum die Prüfung nach der Sanierung Pflicht ist
Wenn Sie nur eine Steckdose austauschen, fällt das unter Wartung. Aber wenn Sie Leitungen neu verlegen, einen Verteiler erneuern oder ganze Stromkreise umbauen, spricht man von einer prüfpflichtigen Instandsetzung. Die Deutsche Gesetzliche Unfallversicherung (DGUV) macht hier keinen Hehl daraus: Nach solchen Arbeiten muss die Prüfung immer in vollem Umfang durchgeführt werden.
Das Ziel ist klar: Der Nachweis, dass keine Brandgefahr mehr besteht und der Schutz gegen elektrischen Schlag gewährleistet ist. Diese Anforderung leitet sich direkt aus der Betriebssicherheitsverordnung (BetrSichV) ab. Verstöße können dazu führen, dass im Schadensfall die Versicherung ablehnt oder Sie persönlich haften müssen. Die zentrale Richtschnur dafür ist die DIN VDE 0100-600, die Norm für die Errichten von Niederspannungsanlagen - Teil 6: Prüfungen. Sie definiert genau, was zu tun ist.
Der Ablauf: Besichtigen, Erproben, Messen
Eine professionelle Prüfung folgt keinem Zufall, sondern einem festen Schema. Die DIN VDE 0100-600 teilt den Prozess in vier logische Schritte auf. Wenn Sie diese Reihenfolge einhalten, bleibt nichts auf der Strecke.
- Besichtigung (Sichtprüfung): Bevor überhaupt ein Messgerät zum Einsatz kommt, wird die Anlage begutachtet. Prüft wird, ob Kabel korrekt verlegt sind, ob die Isolierung intakt ist und ob Schutzmaßnahmen wie Berührungsschutz funktionieren. Fehlt hier schon etwas, bringt das späteste Messen nichts.
- Messung: Dies ist der technische Kern. Hier werden konkrete physikalische Werte ermittelt, um die Sicherheit mathematisch zu belegen.
- Erprobung: Funktionstests der Sicherungen und Fehlerstromschutzschalter (FI-Schalter). Lassen sie sich betätigen? Lösen sie bei Teststrom aus?
- Protokollierung: Alles wird schriftlich festgehalten. Nur was dokumentiert ist, ist bewiesen.
Viele Laien denken, das Messen sei das Wichtigste. Doch Experten warnen: Eine fehlerhafte Sichtprüfung kann selbst die besten Messwerte wertlos machen, weil sie strukturelle Mängel übersieht.
Die kritischen Messwerte im Detail
Während der Messphase ermittelt die Elektrofachkraft mehrere Schlüsselparameter. Diese Zahlen entscheiden darüber, ob die Anlage abgenommen werden darf. Verwirrend sind sie für Laien oft, aber ihre Bedeutung ist einfach erklärt.
| Messgröße | Zweck | Typischer Mindestwert / Kriterium |
|---|---|---|
| Isolationswiderstand | Prüfung der Kabelisolierung auf Undichtigkeiten | Mindestens 1 MΩ (bei 500 V DC) |
| Durchgängigkeit des Schutzleiters (PE) | Sicherstellung, dass der Fehlerstrom sicher abgeleitet wird | Niedriger Widerstand (oft < 1 Ohm, je nach Leitungslänge) |
| Schleifenimpedanz | Beurteilung, ob die Sicherung schnell genug abschaltet | Muss so niedrig sein, dass der Auslösestrom erreicht wird |
| Fehlerstromschutzschalter (RCD/FI) | Test der Auslösezeit bei Körperstrom | Auslösung bei 30 mA innerhalb weniger Millisekunden |

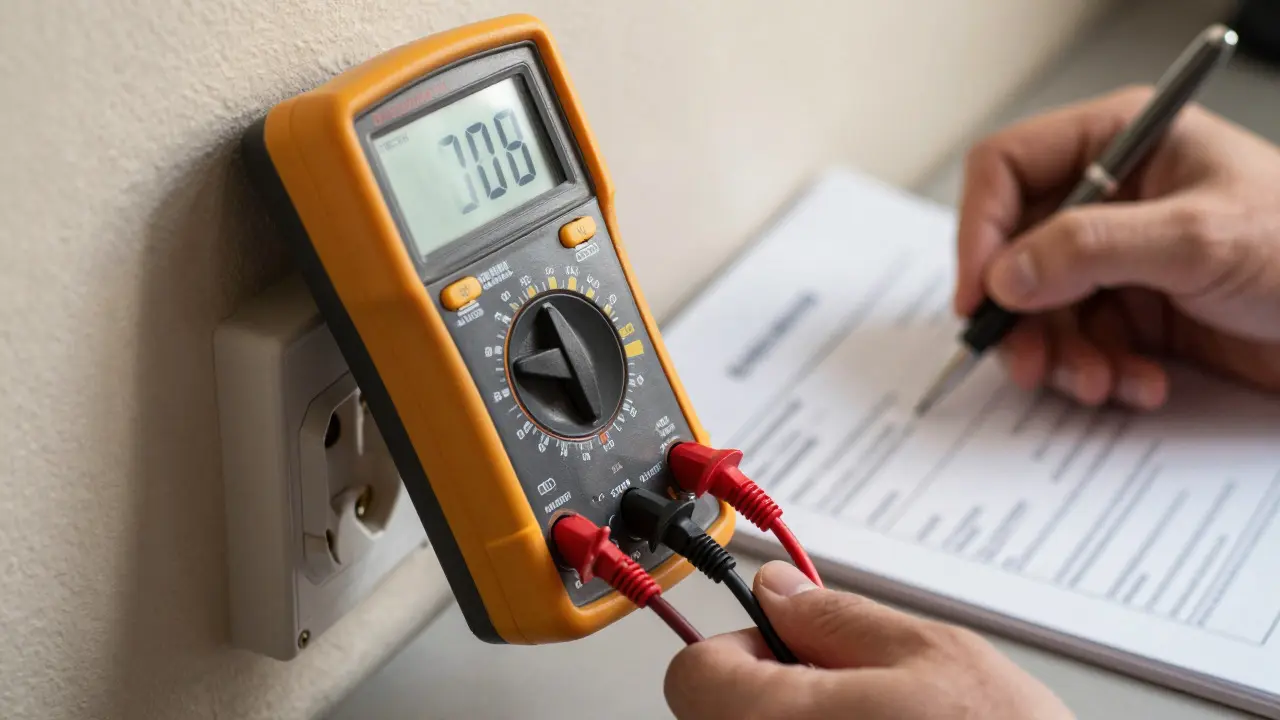

Bei der Isolationsmessung wird mit 500 Volt Gleichspannung geprüft, ob Strom ungewollt zwischen Phase und Erde fließt. Ein Wert von deutlich über 1 Megaohm ist das Ziel. Sinkt dieser Wert, droht Kurzschluss oder Feuer.
Die Schutzleiterdurchgängigkeit prüft den Weg des Stroms im Fehlerfall. Wenn ein Gerät defekt ist und der Gehäuserahmen spannungsführt, muss der Strom sofort über den gelb-grünen PE-Leiter zur Erde abfließen. Dieser Weg darf keinen hohen Widerstand haben, sonst bekommen Sie oder andere Personen einen Schlag, bevor die Sicherung springt.
Die Schleifenimpedanzmessung kombiniert den Rückweg über den Schutzleiter mit dem Hinweg über die Außenleiter. Sie berechnet quasi, wie viel Strom bei einem Kurzschluss fließen würde. Fließt genug Strom, schaltet die Sicherung blitzschnell ab. Ist der Widerstand zu hoch, brennt die Sicherung vielleicht gar nicht durch - gefährlich!
Das Messprotokoll: Mehr als nur ein Formular
Hier scheitern viele Projekte. Ein simples "Geprüft - OK" reicht heute nicht mehr. Das Protokoll ist Ihr Rechtsschutz. Die DGUV fordert explizit, dass alle Messwerte und die verwendeten Messverfahren dokumentiert werden müssen.
Ein korrektes Prüfprotokoll nach DIN VDE 0100-600 enthält folgende unverzichtbare Elemente:
- Anlagenidentifikation: Wo wurde geprüft? Welche Räume? Welcher Verteiler? Idealerweise mit Inventarnummern oder Barcodes.
- Datum und Anlass: War es eine Erstprüfung nach Sanierung oder eine wiederkehrende Prüfung?
- Verwendete Geräte: Typ und Kalibrierdatum der Messgeräte. Ohne Kalibrierung sind Messergebnisse vor Gericht wertlos.
- Konkrete Messwerte: Keine Schätzungen! Jeder einzelne Stromkreis muss seine eigenen Werte für Isolationswiderstand, Schleifenimpedanz etc. haben.
- Bewertung: Entspricht der Wert der Norm? Ja oder Nein.
- Unterschrift: Die verantwortliche Elektrofachkraft bestätigt mit ihrer Unterschrift (oder qualifizierter elektronischer Signatur), dass die Anlage sicher ist.
Fachportale wie elektrofachkraft.de warnen davor, sich nur auf eine kleine Aufkleber-Plakette am Verteilerkasten zu verlassen. Im Haftungsfall zählt das Papier (oder der digitale Datensatz) mit den harten Fakten.
Die förmliche Abnahme und Übergabe
Nachdem die technischen Prüfungen bestanden sind, erfolgt die Abnahme. Dies ist der momentane Wechsel der Verantwortung vom Errichter (Elektriker) zum Betreiber (Sie).
Das Abnahmeprotokoll fasst zusammen, was passiert ist. Es beinhaltet nicht nur die reinen Messdaten, sondern auch die Dokumentation der gesamten Anlage. Dazu gehören:
- Aktualisierte Stromlaufpläne und Verteilerpläne (alt vs. neu).
- Liste aller installierten Geräte und deren Herstellerangaben.
- Vermerk über eventuelle Mängel oder Abweichungen (und deren Frist zur Behebung).
- Übergabe aller Schlüssel, Bedienungsanleitungen und Garantiedokumente.
Sowohl Auftraggeber als auch Auftragnehmer unterschreiben dieses Dokument. Damit ist geklärt: Zum Zeitpunkt X war die Anlage normgerecht. Tritt später ein Defekt auf, der nicht auf altersbedingten Verschleiß beruht, kann anhand der Pläne geprüft werden, ob die ursprüngliche Installation fehlerhaft war.
Häufige Fehlerquellen und wie Sie sie vermeiden
Auch erfahrene Elektriker machen Fehler bei der Dokumentation. Als Hausbesitzer sollten Sie darauf achten, dass folgende Punkte beachtet werden:
Fehlende Aktualisierung der Pläne: Oft werden alte Pläne verwendet, obwohl Leitungen neu verlegt wurden. Das führt bei der nächsten Reparatur zu Irrtümern. Fordern Sie immer aktuelle Netzform-Beschreibungen.
Vernachlässigung der Kalibrierung: Wenn der Elektriker kein Zertifikat für seine Messgeräte vorzeigen kann, sind die Ergebnisse wackelig. Fragen Sie danach. Es kostet ihn nichts, es gibt Ihnen Sicherheit.
Lückenhafte Dokumentation: Manchmal werden nur Hauptkreise gemessen, aber nicht jede einzelne Steckdose. Bei einer Sanierung sollte jedoch jeder einzelne Endpunkt geprüft und protokolliert werden, besonders wenn neue Leitungen verlegt wurden.
Keine klare Mängelliste: Gibt es Kleinigkeiten, die nicht sofort behoben werden konnten (z.B. fehlende Abdeckkappen), müssen diese im Protokoll stehen. Sonst gelten sie später als versteckte Mängel der Sanierung.
Digitalisierung: Der Trend der Zukunft
Die Branche wandelt sich. Immer mehr Unternehmen nutzen digitale Prüfsysteme statt Papierordner. Die Vorteile liegen auf der Hand: Daten lassen sich schneller auswerten, Fristen für die nächste Prüfung (nach DIN VDE 0105-100) werden automatisch erinnert und die Daten sind sicher vor Feuchtigkeit oder Verlust geschützt.
Als Kunde profitieren Sie davon, wenn Sie nachfragen, ob das Protokoll digital verfügbar ist. So haben Sie jederzeit Zugriff auf die Historie Ihrer Elektroanlage, was besonders beim Verkauf des Hauses oder bei Versicherungsfragen Gold wert ist.
Wer darf die Elektroprüfung nach einer Sanierung durchführen?
Nur eine qualifizierte Elektrofachkraft darf die Prüfung durchführen. Das bedeutet, die Person muss über ausreichende Kenntnisse verfügen, um Gefahren zu erkennen und die richtigen Messungen durchzuführen. Oft ist dies ein Meisterbetrieb oder ein spezialisiertes Prüfinstitut. Laien dürfen die Prüfung nicht selbst durchführen und auch nicht eigenmächtig absegnen.
Wie lange muss ich das Messprotokoll aufbewahren?
Es empfiehlt sich, das Protokoll dauerhaft aufzubewahren, solange Sie das Gebäude besitzen. Für gewerbliche Anlagen schreibt die BetrSichV oft längere Fristen vor. Im privaten Bereich dient es als Nachweis für Versicherungen und potenzielle Käufer. Digital gespeicherte Versionen sind hier besonders praktisch.
Was passiert, wenn die Messwerte nicht reichen?
Dann darf die Anlage noch nicht in Betrieb genommen werden. Die Elektrofachkraft markiert den betroffenen Stromkreis als "Mangel" oder "Kritisch". Der Elektriker muss dann nachbessern (z.B. Leitungen tauschen, Querschnitt erhöhen) und die Messung anschließend wiederholen, bis die Werte stimmen.
Brauche ich eine Prüfung, wenn ich nur den Verteiler tausche?
Ja. Der Austausch eines Verteilers gilt als erhebliche Änderung der Anlage. Da sich dadurch die Abschaltbedingungen und Schutzorgane ändern, ist eine vollständige Prüfung nach DIN VDE 0100-600 erforderlich, um die Kompatibilität mit den bestehenden Leitungen sicherzustellen.
Gilt das gleiche für Österreich und die Schweiz?
Grundsätzlich ja, da die IEC-Normen international harmonisiert sind. In Österreich orientiert man sich an der ÖVE-N 7100-4-1 (entspricht weitgehend DIN VDE 0100-600) und dem Elektrogesetz (ElG). Auch dort ist eine ordnungsgemäße Prüfung und Dokumentation nach Änderungen zwingend vorgeschrieben.
