Heizungs- und Trinkwassertrennung planen: Systemtrenner richtig auswählen & installieren

Stellen Sie sich vor, Sie öffnen den Wasserhahn in Ihrer Küche. Das Wasser fließt klar und sauber heraus. Doch was wäre, wenn durch einen Druckabfall im Haus plötzlich Chemikalien aus Ihrer Heizungsanlage zurück in die Leitung gezogen würden? Das ist kein fiktives Szenario, sondern genau das Risiko, das die Systemtrennung zwischen Heizungs- und Trinkwasser verhindert. Seit der Verschärfung der deutschen Trinkwasserverordnung (TrinkwV) ist es nicht mehr erlaubt, diese beiden Kreisläufe direkt zu verbinden. Die Planung einer korrekten Trennung ist daher keine optionale Sicherheitsmaßnahme, sondern eine zwingende gesetzliche Pflicht.

Viele Hausbesitzer und sogar einige Handwerker unterschätzen die Komplexität dieser Aufgabe. Es geht nicht einfach darum, einen Schlauch anzuschließen. Die Technik dahinter basiert auf präzisen hydraulischen Prinzipien, um sicherzustellen, dass das Trinkwasser unter allen Umständen kontaminationsfrei bleibt. In diesem Artikel erfahren Sie, wie Sie eine Systemtrennung fachgerecht planen, welche Armaturen Sie benötigen und warum die richtige Dimensionierung so kritisch für die Hygiene Ihres Hauses ist.

Warum die Trennung von Heizung und Trinkwasser gesetzlich vorgeschrieben ist

Früher war es üblich, die Heizungsanlage über einen einfachen Schlauchanschluss am Kaltwasserhahn zu füllen. Diese Praxis wurde jedoch verboten, weil sie ein enormes Gesundheitsrisiko darstellte. In modernen Heizsystemen werden Korrosionsinhibitoren, Biozide oder andere Behandlungsmittel zugesetzt, um die Leitungen und Kessel vor Rost und Bakterien zu schützen. Diese Stoffe sind giftig und dürfen niemals in den Trinkwasserkreislauf gelangen.

Die Gefahr entsteht meist bei einem sogenannten „Rückfluss“. Wenn der Druck im Trinkwassernetz sinkt - etwa wegen einer Hauptleitungssanierung oder eines starken Wasserverbrauchs im Gebäude - kann das Wasser aus dem Heizungskreislauf, der oft unter höherem Druck steht, zurück in die Trinkwasserleitung gedrückt werden. Ohne eine mechanische Sperre mischen sich die Systeme. Die deutsche Norm DIN EN 1717 definiert daher Anschlusskategorien, die das Risiko klassifizieren. Für die Heizungsfüllung wird in der Regel die Kategorie C4 oder C5 gefordert, je nachdem, ob chemische Zusätze im Heizungswasser verwendet werden.

So funktioniert ein Systemtrenner technisch

Das Herzstück jeder modernen Fülleinrichtung ist der Systemtrenner. Er arbeitet nach dem Prinzip des Dreikammersystems. Stellen Sie sich drei hintereinander liegende Kammern vor, die durch Ventile getrennt sind. Die erste Kammer ist mit dem Trinkwassernetz verbunden, die dritte mit der Heizungsanlage. Die mittlere Kammer dient als Puffer und Überwachungsbereich.

• Kammer 1 (Trinkwasserseite): Hier fließt das saubere Wasser vom Netz ein.
• Kammer 2 (Mitteldruckkammer): Diese Kammer ist über ein Entleerungsventil mit der Kanalisation verbunden. Sinkt der Druck in dieser Kamme unter einen bestimmten Wert, öffnet sich das Ventil und entleert den Inhalt. Dies verhindert, dass Druckwellen oder Rückflüsse die nächste Stufe erreichen.
• Kammer 3 (Heizungsseite): Erst wenn die ersten beiden Stufen sicher funktionieren, darf Wasser in den Heizkreislauf strömen.

Für die meisten privaten Heizungsanlagen ist die Klasse AA vorgeschrieben. Diese Klasse besteht aus zwei hintereinander geschalteten Rückflussverhinderern mit einem Luftspalt dazwischen. Dieser Aufbau bietet die höchste Sicherheit gegen Rückflusskontamination. Hersteller wie Oventrop, Herz oder Reflex dominieren diesen Markt mit spezialisierten Baugruppen, die oft bereits komplett vormontiert geliefert werden.

Planungsregeln nach DVGW W 551: Was Sie beachten müssen

Die Installation eines Systemtrenners ist nur der erste Schritt. Die Art und Weise, wie Sie ihn anschließen, entscheidet darüber, ob die Anlage hygienisch einwandfrei funktioniert. Hier kommt das Arbeitsblatt DVGW W 551 ins Spiel. Es gibt klare Vorgaben, die bei der Planung beachtet werden müssen, um stagnierendes Wasser zu minimieren.

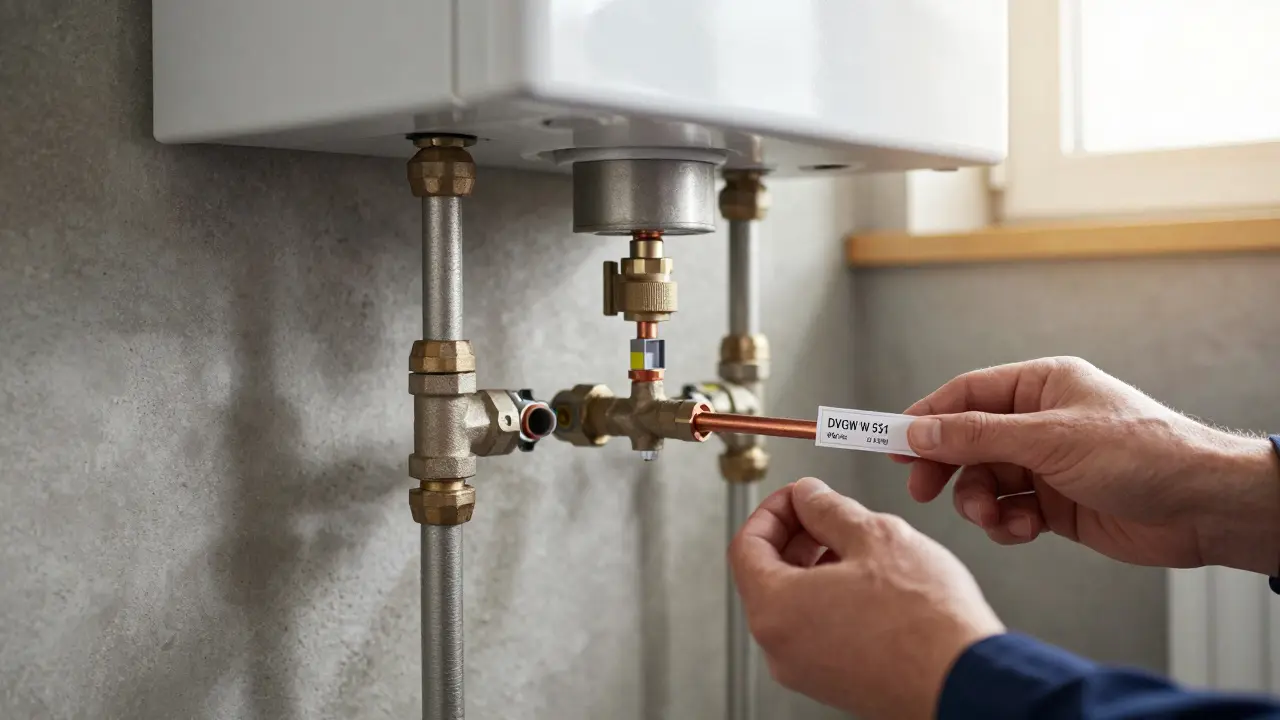

Ein häufiger Fehler bei der Nachrüstung ist die Verwendung zu langer Rohrstücke zwischen dem Systemtrenner und der eigentlichen Füllstelle der Heizung. Jedes zusätzliche Liter-Volumen an stehendem Wasser erhöht das Risiko, dass sich Bakterien ansiedeln, da dieses Wasser selten austauscht. Planen Sie die Leitung also so kompakt wie möglich. Oft bedeutet das, den Systemtrenner direkt neben der Heizungsfüllstation zu montieren, statt ihn weit entfernt im Keller zu platzieren.

Baugruppen der Heizungsfülleinrichtung richtig dimensionieren

Eine moderne Heizungsfülleinrichtung besteht selten nur aus dem Systemtrenner. Sie ist eine Baugruppe, die mehrere Komponenten in Reihe schaltet. Typischerweise sieht diese Kette so aus:

1. Systemtrenner: Zwingend erforderlich, schützt vor Rückfluss.
2. Druckminderer (optional): Gleicht Schwankungen im öffentlichen Wassernetz aus, um die Heizung nicht zu überdrucken.
3. Wasserzähler (optional): Hilft dabei, Verluste oder Undichtigkeiten in der Heizung frühzeitig zu erkennen.
4. Wasserbehandlungseinrichtung: Filtert Partikel heraus und dosiert ggf. Inhibitoren.

Bei der Auswahl dieser Komponenten spielt die hydraulische Berechnung eine Rolle. Softwarelösungen wie ZVPLAN oder OVplan helfen Fachplanern, den Spitzendurchfluss basierend auf der Gebäudenutzung (z.B. Einfamilienhaus vs. Mehrfamilienhaus) zu berechnen. Für ein normales Einfamilienhaus ist dies oft schnell erledigt, aber bei komplexeren Anlagen mit Wohnungsstationen wird die präzise Auslegung entscheidend, um Druckverluste zu vermeiden.

Achten Sie darauf, dass alle Komponenten kompatibel sind. Ein Systemtrenner der Klasse AA hat bestimmte Durchflusswerte. Wenn Sie einen zu kleinen Durchmesser wählen, kann das Füllen der Heizung extrem lange dauern. Umgekehrt kann ein zu großer Durchmesser die hydraulische Balance stören. Die meisten Hersteller liefern ihre Baugruppen als Sets, die bereits abgestimmt sind, was die Fehlerquelle erheblich reduziert.

Häufige Fehler bei der Installation und Wartung

Trotz klarer Vorschriften kommt es immer wieder zu Mängeln. Laut Berichten von SHK-Handwerkern sind die häufigsten Probleme:

• Falsche Montagehöhe: Systemtrenner müssen oft in einer bestimmten Orientierung installiert werden, damit die Schwerkraft die Entleerung der Mitteldruckkammer unterstützt. Eine waagerechte Montage, wo eine vertikale gefordert ist, kann die Funktion beeinträchtigen.
• Verschmutzung der Dichtungen: Die Gummidichtungen in den Rückflussverhinderern altern. Ein SHK-Meister berichtete von einem Fall, in dem nach 10 Jahren die Dichtungen porös waren. Glücklicherweise funktionierte die Sicherheitsreserve noch, aber es zeigt: Wartung ist wichtig.
• Ignorieren der Anschlusskategorie: Wenn im Heizungswasser aggressive Chemikalien verwendet werden, reicht ein Standard-Systemtrenner oft nicht aus. Hier müssen Fachplaner eine höhere Anschlusskategorie empfehlen, was teurere und komplexere Armaturen bedeutet.

Positive Erfahrungen machen viele Nutzer mit wartungsarmen Modellen wie dem Oventrop Separett. Diese Geräte sind so konstruiert, dass sie nahezu frei von beweglichen Teilen sind, die versagen könnten. Dennoch sollten Sie bei der jährlichen Heizungswartung auch die Fülleinrichtung überprüfen lassen. Fragen Sie Ihren Handwerker explizit nach dem Zustand des Systemtrenners.

Zukunftstrends: Digitalisierung und Sensorik

Die Branche bewegt sich weg von rein mechanischen Lösungen hin zu digitalen Überwachungssystemen. Experten wie Prof. Dr.-Ing. Martin Krus vom Fraunhofer IBP prognostizieren eine verstärkte Integration von Sensorik in Systemtrenner. Diese Sensoren könnten kontinuierlich den Druck und die Integrität der Trennung überwachen und Warnsignale senden, bevor ein Versagen eintritt.

Außerdem spielen BIM-Methoden (Building Information Modeling) eine immer größere Rolle. Bereits in der Planungsphase werden Trinkwasser- und Heizungsleitungen digital modelliert, um Kollisionen und hygienische Risiken frühzeitig zu erkennen. Die neue EU-Richtlinie zur Qualität von Wasser für den menschlichen Gebrauch, die ab 2026 vollständig umgesetzt sein muss, wird diese Anforderungen weiter verschärfen. Betreiber von größeren Anlagen müssen dann detaillierte Betriebsanleitungen führen, die die vorbeugenden Maßnahmen dokumentieren.

Für den Privatanwalt bedeutet das: Investieren Sie jetzt in eine korrekt geplante und installierte Systemtrennung. Nicht nur, weil es das Gesetz verlangt, sondern weil es Ihre Gesundheit und den Werterhalt Ihres Hauses schützt. Eine professionelle Planung durch einen zertifizierten SHK-Fachbetrieb ist hier der beste Weg, um Fehler von vornherein auszuschließen.
